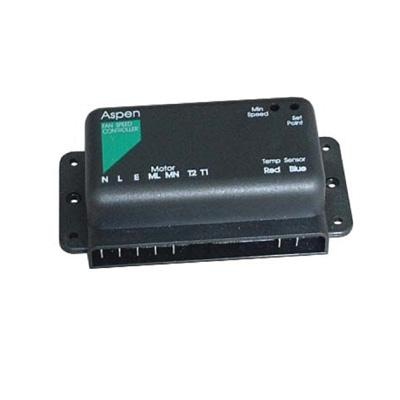

Зимний комплект ASPEN FP2095

Устройство управления давлением хладагента в холодильных установках и кондиционерах путем увеличения или уменьшения скорости вращения вентилятора конденсаторного блока в зависимости от его температуры.

Имеются контакты для подключения к 4-х ходовому клапану устройств с тепловым насосом.

Функции

Устройство управляет скоростью вращения вентилятора конденсаторного блока при температуре внешней среды 21оС и ниже в режиме охлаждения. Целью является поддержание давления в испарителе на уровне 230-245 psig для хладагента R22.

Имеется переключатель, положение которого устанавливается в зависимости от того, подается напряжение на 4-х ходовой клапан при работе на обогрев или нет. Уровень сигнала в диапазоне 24-240 VAC.

Установка

Устанавливается внутри конденсаторного блока, т.к. корпус устройства не защищен от воздействия факторов внешней среды. Потенциометры должны быть легко доступны для осуществления регулировки.

Фаза и нейтраль мотора вентилятора (не более 3 А) должны быть отключены от сети и подключены к контактам ML и MN устройства соответственно.
В оборудовании с тепловым насосом контакты Т1 и Т2 устройства должны быть подключены параллельно обмотке 4-х ходового клапана.
Установите переключатель в левое положение, если при работе на обогрев на 4-х ходовой клапан подается напряжение или в правое положение, если при работе на обогрев на 4-х ходовой клапан НЕ подается напряжение.

Установите термодатчик на один из калачей конденсатора примерно на 1/3 его высоты (см рис.). Наилучшее положение термодатчика может быть определено путем определения при помощи термометра того калача, температура которого наиболее близка к температуре конденсации.
Изолируйте калач и датчик входящим в комплект материалом.

Настройка

Для правильной настройки устройства холодильная машина или кондиционер должны работать с полной нагрузкой. Возможно, придется применять обогреватель.

Потенциометры находятся в правом верхнем углу устройства.

Левый потенциометр устанавливает минимальную скорость вращения вентилятора. Это необходимо для того, чтобы вентилятор не остановился в мертвой точке при снижении оборотов.

Правый потенциометр устанавливает температуру конденсатора, соответствующую минимальной скорости вращения вентилятора от 30 до 60 оС и должен регулироваться при помощи манометрической станции (gauge manifold set) подключенной к портам HP и LP.
