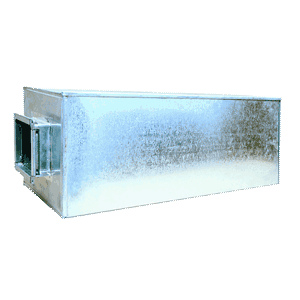

Шумоглушитель для прямоугольных каналов Airone ГТП 1-1 200х100 L-1000

Технические характеристики
Марка шумоглушителя	ГТП1-1
Площадь свободного сечения, м2	0,02
Сечение внутреннее, мм	100x200
Сечение наружное, мм	300x400
Длина, мм	980
Масса, кг	18,8

Расшифровка маркировки ГТП:
• Г – глушитель (шумоглушитель)
• Т – трубчатый
• П – прямоугольного сечения.

Назначение:
• Шумоглушители ГТП – это изделия различного прямоугольного сечения, которые используются в системах вентиляции для уменьшения аэродинамического шума, от вентиляторов (промышленных), кондиционеров, приточно-вытяжных установок, воздухораздающих устройств.

Условия эксплуатации:
• Шумоглушитель ГТП изготовлен, чтобы перемещать воздух (неагрессивную среду) с температурой до 75° С и относительной влажностью до 62%. Предназначен для работы в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.

Материалы исполнения:
• корпус
• диафрагма
• металлический кожух.

• Корпус изготовлен из оцинкованной стали, или черного металла звуко- и шумопоглощающим материалом является вата и волокно, толщина слоя составляет 90 -150 мм. Прямоугольные шумоглушители ГТП имеют очень важную перфорированную оцинкованную защиту (толщина стального листа 0,7 мм). Шумоглушитель трубчатый прямоугольный ГТП в пространстве между кожухом и каркасом, равномерно заполнено по длине и сечению звуко- и шумопоглощающим материалом. Корпус защищен звуко- и шумопоглощающим материалом от выдувания потоком воздуха.
• Трубчатые прямоугольные шумоглушители ГТП, обеспечивают затухание звука и шума в широком диапазоне частот.

Таблица стандартных типоразмеров шумоглушителей

Марка шумоглушителя	Площадь свободного сечения, м2	Сечение, мм	Длина, мм	Масса, кг
внутреннее	наружное
ГТП1-1	0,02	100x200	300x400	980	18,8
ГТП1-2	0,06	200x300	400x500	26,2
ГТП1-3	0,08	200x400	400x600	29,6
ГТП1-4	0,12	300x400	500x600	33,7
ГТП1-5	0,16	400x400	600x600	37,3
ГТП2-1	0,02	100x200	300x400	480	11,2
ГТП2-2	0,06	200x300	400x500	15,6
ГТП2-3	0,08	200x400	400x600	18,1
ГТП2-4	0,12	300x400	500x600	20,4
ГТП2-5	0,16	400x400	600x600	22,2

Габаритные размеры и характеристики снижения шума

Габаритные размеры, мм	Обозначение аналога по серии 5.904-17	Снижение шума на 1 м. длины шумоглушителя (в дБ) при среднегеометрических частотах октавных полос, Гц
Сечение А х В	L	63	125	250	500	1000	2000	4000	8000
200 х 100	500	ГТП 2 – 1	2,0	7,0	10,0	18,0	20,0	16,0	10,0	8,0
1000	ГТП 1 – 1	3,0	11,0	18,0	32,0	35,0	39,0	18,0	13,0
300 х 200	500	ГТП 2 – 2	1,0	5,0	8,0	17,0	15,0	9,0	7,0	6,0
1000	ГТП 1 – 2	1,5	7,0	14,0	28,0	26,0	16,0	11,0	9,0
400 х 200	500	ГТП 2 – 3	1,0	4,0	6,0	14,0	12,0	8,0	6,0	4,0
1000	ГТП 1 – 3	1,5	6,0	11,0	25,0	22,0	13,0	10,0	7,0
400 х 300	500	ГТП 2 – 4	0,5	3,0	5,0	13,0	11,0	7,0	4,0	3,0
1000	ГТП 1 – 4	1,0	4,5	8,0	21,0	19,0	12,0	6,0	5,0
400 х 400	500	ГТП 2 – 5	0,5	2,0	4,0	12,0	8,0	5,0	4,0	3,0
1000	ГТП 1 – 5	1,0	3,0	7,0	20,0	15,0	9,0	6,0	3,0

�
