Технические характеристики |
| Напряжение/Частота, В/50 Гц | 230 |
| Фазность, ~ | 1 |
| Потребляемая мощность, Вт | 420 |
| Ток, А | 1,7 |
| Макс.расход воздуха,м3/час | 6950 |
| Частота вращения, мин-1 | 1320 |
| Макс.температура перемещ.воздуха, град.°С | 50 |
| Уровень звукового давления на расст.3м, дБ(А) | 72 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкф | 12 |
| Тип термозащиты | автоматическая |
| Вес, кг | 11 |
| Регулятор скорости, | СРМ3, СРМ2,5 |

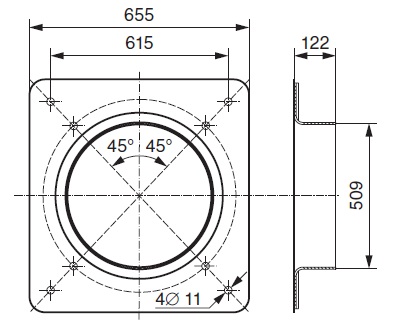

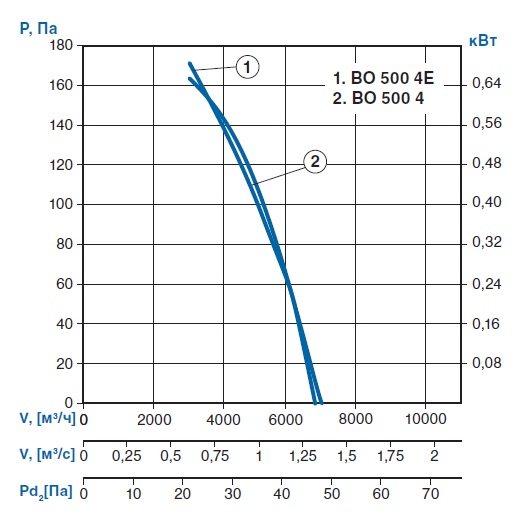

Аэродинамические характеристики и Размеры ВО 500-4Е-03


Шумовые характеристики ВО 500-4Е-03 | ВО 500-4Е-03 | Гц | Октавные полосы частот, Гц | | Общ. | 63 | 125 | 250 | 500 | 1К | 2К | 4К | 8К | | Lwa вход/выход | дБ(А) | 83 | 74 | 75 | 76 | 76 | 75 | 73 | 69 | 65 | |
• Малая монтажная ширина.
• Встроенные термоконтакты.
• Регулировка скорости вращения.
• Не требуют обслуживания и надежны в работе.

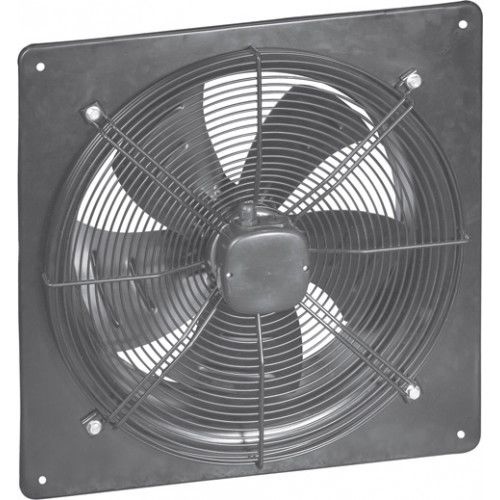

• Компактные, малошумные осевые вентиляторы серии 02 используются для установки в системах вентиляции производственных и общественных помещений, а также холодильной техники и кондиционирования. Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором. Расчетный срок службы не менее 40000 часов
Условные обозначения•
ВО - Вентилятор осевой
•
500 - Типоразмер (по диаметру рабочего колеса)
•
4 - Число полюсов
•
E - Однофазное питание
•
Без индекса - трехфазный
•
03 - Серия с настенной панелью
Условия эксплуатации:• Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 75 °С, содержащих твердые примеси не более 100 мг/м3,не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 °С
